JOBSHEET 2 (DHCP SERVER)

Nama : Galih Rakasiwi	DHCP server	Tanggal : 19 Agustus 2014
Kelas : XII TKJ 2		SK/KD : Mikrotik
No. JobSheet : 2		Guru Produktif : Pak Maman

I.                   TUJUAN

Mempelajari tentang DHCP di mikrotik dan cara mengkonfigurasinya.

II.                PENDAHULUAN

Assalamualaikum wr wb, disini saya akan menjelaskan bagaimana cara menginstal dan mengkonfigurasi mikrotik.

III.             ALAT DAN BAHAN

1.      Laptop

2.      Virtualbox

3.      Iso mikrotik 3.20

4.    Iso windows XP

IV.             LANGKAH KERJA

1.    Setelah itu konfigurasi jaringan mikrotik, untuk memberi nama pada mikrotik ketik:

system identity set name=GALIH

      lalu Enter.

2.    Kemudian untuk mengganti password ketik:password isi new password: **** lalu isi retype new password: **** lalu Enter.

3.    Setelah itu untuk menampilkan interface yang terpasang ketik:

 interface pr

4.     Kemudian untuk mempermudah mengetahui interface, bisa mengganti namanya dengan cara ketik:

interface set ether1 name=PUBLIC
interface set ether2 name=LOCAL

lalu Enter.

5.     Setelah itu cek kembali apakah interface sudah terganti apa belum dengan cara ketik:

interface pr

      lalu Enter.

6.    Kemudian untuk mengganti IP Address

ketik:

ip address add address=192.168.1.2/24 interface=WAN

ip address add address=192.168.50.1/24 interface=LAN

lalu Enter.

7.     Setelah itu cek IP Adress apakah sudah terganti apa belum dengan cara ketik:

ip address pr lalu Enter.

8.    Kemudian untuk mengganti gateway internet ketik:

ip route add gateway=192.168.2.1

       lalu Enter.

9.    Setelah itu untuk mengatur DNS ketik:

ip dns set primary-dns=8.8.8.8
ip dns set secondary-dns=8.8.4.4
ip dns set allpw-remote-requets=yes

lalu Enter.

10.  Kemudian untuk mengecek apakah dns sudah terganti apa belum ketik:

ip dns pr

       lalu Enter.

11.  Setelah itu setting agar bisa terhubung dengan komputer clien ketik:

ip firewall nat add cahin=srcnat out-interface=WAN src-address=192.168.100.0/24 action=masquerade

       lalu Enter.

12.  Lalu sekarang kita ketahap Konfigurasi DHCPnya

Ip pool add name=dhcp_pool ranges=192.168.100.100-192.168.100.150

13.

 Ip dhcp-server network add address=192.168.100.0/24 gateway=192.168.100.1 dns-server=8.8.8.8,8.8.4.4

14.

Ip dhcp-server add name=dhcp_lan disabled=no interface=LOCAL address-pool=dhcp_pool

15.  Kemudian reboot sistem dengan cara ketik:

system reboot

       lalu Enter.

16.  Kemudian masuk ke komputer clien Windows XPnetwork nya Internal Network, lalu IP Address nya di obtain seperti gambar dibawah ini.

V.                HASIL KERJA

Jika KONFIGURASI DHCPnya sukses maka jika kita ping ke 192.168.2.8 / 192.168.100.1 maka hasilnya akan Reply dan jika di cek Ip Addressnya maka akan otomatis terbuat oleh DHCP tersebut.

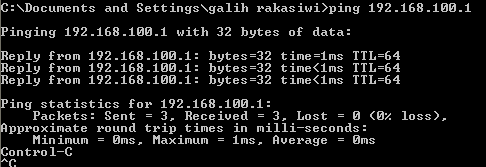

 ping ke 192.168.100.1

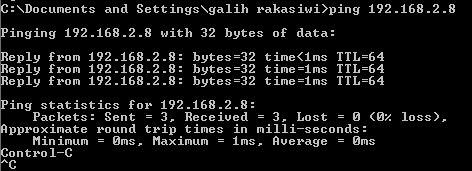

 ping ke 192.168.2.8

VI.             KESIMPULAN

semakin canggih Teknologi canggih teknologi yg kita gunakan saat ini semakin canggih juga kita untuk mengkonfigurasinya dengan hanya pengaturan satu kali saja dan seterusnya sudah terotomatis teratur
